phantom LAB- LC-和R- 系列高速摄像机

单位:台
品牌:phantom
产品简介:结合来自Phantom电影摄像机和Phantom 工业/科学摄像机屡获殊荣的技术, Miro LAB-系列, Miro LC-系列,和 Miro R-系列摄像机将成像质量,便携性以及性能带 入新境界。
  • 产品描述
  • 产品询价
Miro  LAB- 系列, LC- 系列, R- 系列
摄像机吞吐量指定摄像机每秒可采集的像素数量。例如一台3.2Gpx/s的
Miro LAB310,可以采集和保存多达每秒3200个一百万像素帧! 另一种指定
速度的方法是在给定分辨率下每秒的帧数(fps)。
让我们通过遵循设置、捕获、查看、保存和分析结果的典型工作流
程,来更详细地探索这些摄像机。
设置
Phantom Miro 摄像机易于设置与控制。使用我们Phantom摄像机控制 (PCC)
软件通过Gb以太网连接、手持Phantom RCU或本机LCD触摸屏(仅在LC-系
列),以访问和控制摄像机的功能。(SDK启用定制软件接口和LabView 驱动
也是设置和控制Phantom摄像机的常用方法。)
更改分辨率、帧速率和曝光时间,并立即在实时图像上查看结果。
当您降低分辨率, 您可以获得越来越高的帧速率。
短暂的曝光时间将有助于冻结运动和去除模糊影像。(但是,也需要更多
的光量。) 在大多数机型上都可以使用短至 1 微秒(µs)的曝光时间。
可选择地分割内存多达 63 段,以连续捕捉多个镜头 – 根据您的记录时
间和拍摄顺序需要进行定制。
摄像机原生感光灵敏度由其 ISO 额定值指定 – 额定值越高,传感器的聚
光能力就越强。更高的感光灵敏度意味着您可以在给定量的光量下获
得更短的曝光时间,或者在极短的曝光时间需要较少的补光。伴随更
高的ISO额定值,您有着更多的灵活性以适应不同拍摄条件和更大的景
深。ISO 12232 标准规定了几种方法来确定感光灵敏度。我们使用 S SAT 方
法来确定较小的原生额定值用于我们的摄像机。您可以使用曝光指数
函数和易懂的图像处理设置来提高摄像机的表观感光度。
选择适用于您应用的触发策略 – 您可以在事件开始、事件之后或介于两
者之间的任何位置触发。从多个选项中选择您的触发源: 机身触发按
钮、远程硬件触发器、通过软件的触发,甚至使用我们独特的基于图像
的自动触发技术,根据实时图像中的变化从而自动触发。
在大多数高速应用中,定时是至关重要的。从摄像机内部时钟、外部
IRIG、外部帧同步信号,甚至为多台摄像机设置从另一台摄像机选择定
时参考。  Miro 摄像机拥有 20 ns 定时精度,其分辨率取决于源。
对于CMOS传感器的图像质量,在摄像机设置改变或温度随时间变
化时,传感器的黑场参考是很重要的。大多数摄像机要求您手动盖上镜
头以提供一个黑色的参考。这是不方便的,因为您需要实体接触摄像
机,找到恰当的镜头盖,并在采取黑色参考的过程中手动盖上镜头。
Phantom Miro摄像机有个内置机械快门机制,可隔绝光路到传感器

 用于自动/远程黑场参考。(R-系列的内置机械快门可以在您订购摄像机
时作为选件移除。去除快门可允许摄像机在更极端的环境中使用。)
其它设置控制可适用包括硬件信号 Strobe (在帧曝光期间处于有效状
态),Ready (指示摄像机已准备好触发),事件 (在记录期间标记事件),
Memgate (在记录期间暂停图像采集。) (并非所有的控制信号同时可用。)
例如,这些信号使得可以将 Miro 摄像机与常规的数据采集硬件集成在
一起。

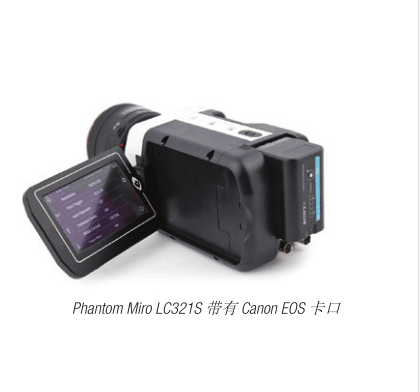

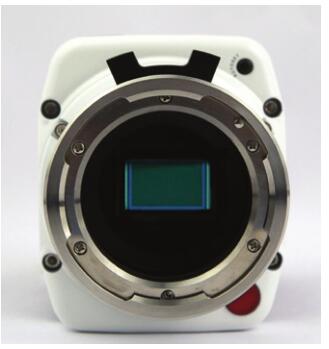

摄像机配备 Canon EF/EFS 镜头卡口,镜头光圈和对焦可以远程控制。
其他镜头卡口包括:1" C-卡口;Nikon F-卡口支持 F 和多数 G 型镜头;
PL 卡口。
选择结束记录的动作,包括自动保存采集的影片到CineFlash非易
失性存储器模块;播放记录的影片;然后重新准备下个拍摄。
捕获
一经设置,影像采集真的很容易。只要触发摄像机。
当准备完毕,摄像机开始采集影像到高速 RAM 内存缓冲区中。当内存存
满时,较早的影像将被删除并替换为新的影像。我们称之为 “循环缓冲
器”,它有助于确保您获得所需的拍摄。它使您可以将触发帧放置在缓冲
区的任意位置。这使得捕获不可预知的事件更容易—只需在缓冲区中间
的某个位置触发。在触发 (预触发帧) 之前内存中的帧将被保留,缓冲区
中剩下的将存储触发后 (后触发帧) 捕获的帧。
当所有的后触发帧都在内存中时,摄像机将执行您编辑过的任何
记录结束动作,如自动保存。
查看
立即查看视频监视器上的慢动作影片,Phantom 远程控制单元 (RCU) 2 、计
算机屏幕或 在 LC-系列上的LCD触摸屏。 你可用视频控制查看影片向前
或向后、加快或放慢、甚至单步播放您的影片!您可以只围绕那些感兴
趣的帧标记进(in-)和出(out-)。
一旦您确定有您需要的拍摄内容,并有选择地剪辑影片只包含感兴趣
的帧,您已准备好保存影片。
保存
当然,如果您设置了一个记录结束的动作来自动保存影片,它将以大约
每分钟4GB保存到 CineFlash 上。如果没有,则可以在查看和有选择地剪
辑后,您可以手动将影片保存到 CineFlash 。

一旦使用 CineFlash 模块,影片文件可储存在非易失性存储器上,

 您可以自如地重新准备好摄像机,并进行下一组拍摄。
影片文件可以在 Phantom 摄像机控制 (PCC) 软件或在我们免费的 Phantom
影片查看器观看。您可以将影片文件转换为多种常用文件格式,通过任
何一个软件包方便的归档和分享您的慢动作内容。将您的文件保存为 raw
影片,一堆 TIFF、 JPG 或 DNG 文件。支持的影片格式包括h.264,.mov,AVI
和 Apple ProRes。

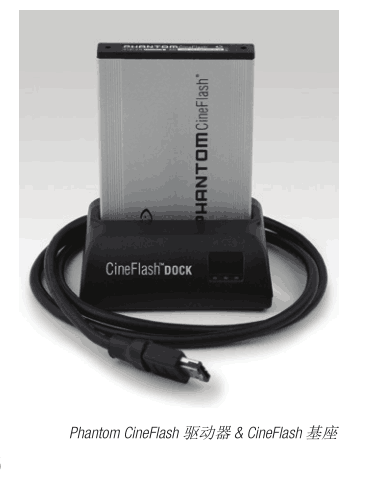

CineFlash模块可以从摄像机中移出,并插入到包含的CineFlash基座中,通
过带有USB 或 eSata 接口连接到计算机。已包含访问影片所需的第三方驱
动程序。然后CineFlash 模块作为外部磁盘驱动器安装在您的计算机上,您
可以轻松地从 CineFlash “拖放” 影片文件到本地存储。
CineFlash 模块目前容量有 120GB 和 240GB 。您不仅可以方便地将多个影
片文件保存在非易失性存储器中供以后检索,而且CineFlash 模块是专为
高吞吐量而设计的,其转化为保存和检索时间远远好于为低速摄像机设
计的商业解决方案。以高达每秒70M字节的速率保存数据的能力可以减
少由于长时间保存文件造成的停机时间并提高摄像机使用率。这意味着
更高的使用率,因为您不必等待在拍摄期间漫长的下载。
或者,对于计算机连接的摄像机,您可以通过Gb 以太网将影片文件
从高速内存下载到本地磁盘,通常大约 50 MB/s.
分析
现在该怎么做?您有了一部人类眼睛无法看到的神奇的慢动作电影效
果。当然,可以播放慢动作电影、停止、后退、快进和单步播放,让您
有能力发挥人脑进行定性的洞察和分析。您会发现自己在说“我不知
道!”或者,“我永远不会相信它!”
但是,您不限于对影片进行定性的分析。在执行您的实验或测试时,您
可以使用National Instruments的数据采集(DAQ)模块同时采集有关您项目的
数据。PCC 原生支持摄像机同步 NI M- 和 X-系列 DAQ 模块,以及采集的
数据同影片文件一起保存。对于影片文件的回放,使用 PCC 查看量化的
同步数据。
并且PCC支持一套测量工具,基于影片文件中的点,允许您跟踪点,
估算距离、速度、加速度和角度。这些工具都在 PCC 和影片查看器软
件包中。
Vision Research  全球支持 -  无论您在哪里
我们 Miro 摄像机产品线由 Vision Research 的全球服务中心所支持,并且
来自全球多个站点的支持网络提供 AMECare 性能服务。通过获悉更多
关于我们服务和支持项目来较大化您 Phantom 摄像机的价值.
.
